NEOS RU

Удаленный узел оптической ретрансляции

Общая информация

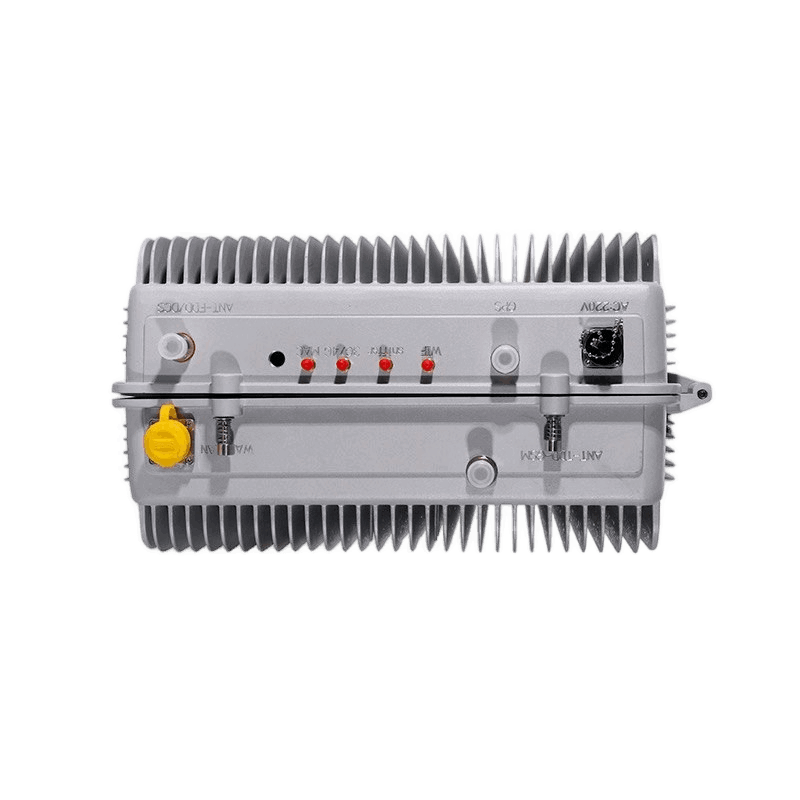

Удалённый узел NEOS RU представляет собой оптический удалённый репитер. Устройство обеспечивает улучшение радиочастотного покрытия в закрытых и труднодоступных пространствах (тоннели, здания, подземные сооружения, шахты и аналогичные объекты).

NEOS RU преобразует оптический сигнал, поступающий от оптического главного узла NEOS MU, в радиочастотный сигнал. Полученный сигнал проходит этапы усиления и фильтрации перед передачей в распределительную сеть (радиоизлучающий кабель либо внутреннюю антенно-фидерную систему). Устройство функционирует в двунаправленном режиме, поддерживая дуплексную связь.

NEOS RU оснащён одним радиочастотным разъёмом для подключения к излучающей сети и четырьмя оптическими разъёмами, что позволяет организовать сеть или резервирование по оптоволокну.

Данное оборудование характеризуется высокой надёжностью, гибкостью конфигурации и адаптацией к сложным условиям эксплуатации в промышленных и транспортных объектах.

Исполнение у оборудования NEOS RU имеется как для внутреннего так и для наружного монтажа с одинаковой степенью защиты.
Данное решение соответствует требованиям к системам профессиональной подвижной радиосвязи и обеспечивает высокую надёжность.

Характеристики и особенности:

Простота реализации

Функциональность

Масштабируемость

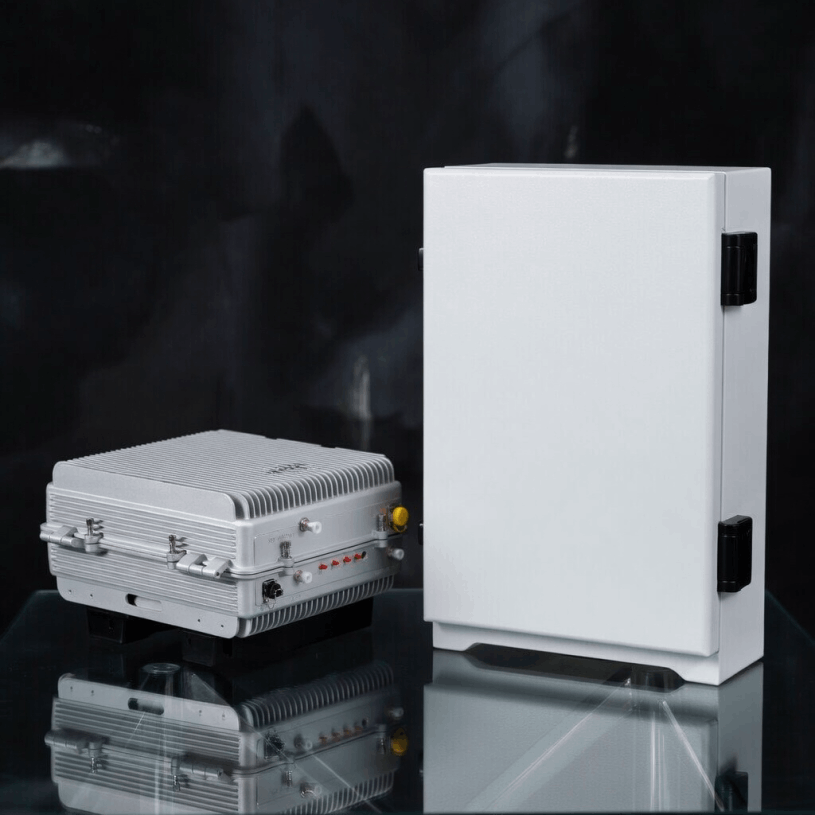

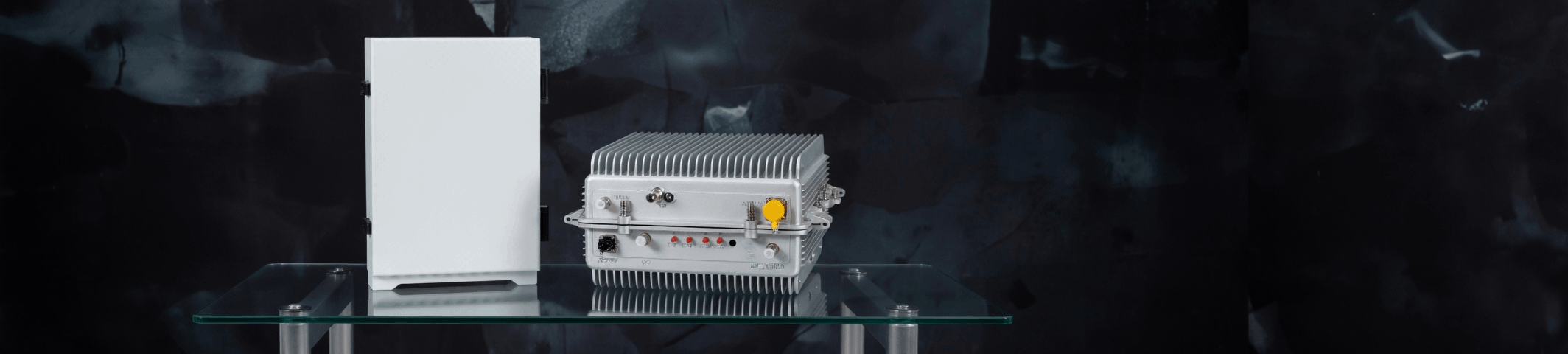

Варианты исполнения
  • Главный узел оптической ретрансляции уличного исполнения NEOS RU (OU) - 430
  • Главный узел оптической ретрансляции внутреннего исполнения NEOS RU (IN) - 430

Технические характеристики и спецификация

Параметр:Значение:
Диапазон частот412-427 МГц
Ширина частотной полосы5 МГц
Усиление восходящей линии (ВЛ) (IN/OU)40±3 дБ / 50±3 дБ
Усиление нисходящей линии (НЛ) (IN/OU)45±3 дБ / 55±3 дБ
Выходная мощность (IN/OU)27±2 дБм / 37±2 дБм
Выходная оптическая мощность-3±2 / порт, дБм
Чувствительность оптического приемника≤ -15 дБм
Диапазон регулировки усиленияот 0 до 31 (с шагом 1дБ)
Обратные потери на входе / выходе, более20 дБ
Системная задержка, менее1 мкс
КСВН, менее1.4
Коэффициент шума (ВЛ) при макс. усилении, менее (IN/OU)8 дБ / 6 дБ
РЧ разъем1* N (Female)
Разъем(ы) волоконной оптики4* FC/PC (SC/PC, LC/PC опционально)
Потребляемая мощность, не более (IN/OU)50 Вт / 120 Вт
Напряжение питания220 В
Локальный мониторинг и управлениеLCD / клавиатура, RJ45
Удаленный мониторинг и управлениеОптоволоконный канал
Масса, не более (IN/OU)10 кг / 23 кг
Рабочая температура, °Cот -10 до +55
Класс защитыIP65
Метод установкиСтена, Столб
Размеры (Ш х В х Г), (in)430х365х130 мм
Размеры (Ш х В х Г), (OU)440х513х233 мм
