NEOS MU

Главный узел оптической ретрансляции

Общая информация

Главный узел NEOS MU представляет собой современное оптическое оборудование нового поколения, предназначенное для обеспечения стабильного и качественного радиочастотного покрытия в закрытых и труднодоступных помещениях. К таким объектам относятся туннели, метрополитен, горнодобывающие выработки, производственные цеха, компрессорные станции, крупные складские комплексы, торговые центры, гостиничные комплексы и аналогичные сооружения.

В состав главного узла NEOS MU входит главный узел, которая осуществляет преобразование и распределение радиочастотных сигналов в оптические. Сигналы передаются по оптоволоконным линиям к удаленным узлам оптической ретрансляции, оснащённым оптическими приёмниками и передатчиками. На стороне главного узла происходит обратное преобразование оптического сигнала в радиочастотный, последующее усиление до требуемого уровня мощности и передача в излучающую инфраструктуру.

NEOS MU функционирует в полнофункциональном дуплексном режиме, обеспечивая двунаправленную передачу, что гарантирует корректную работу систем в обоих направлениях.

Данное оборудование характеризуется высокой надёжностью, гибкостью конфигурации и адаптацией к сложным условиям эксплуатации в промышленных и транспортных объектах.

Исполнение у оборудования NEOS MU имеется как для внутреннего так и для наружного монтажа с одинаковой степенью защиты.
Данное решение соответствует требованиям к системам профессиональной подвижной радиосвязи и обеспечивает высокую надёжность.

Характеристики и особенности:

Простота реализации

Функциональность

Масштабируемость

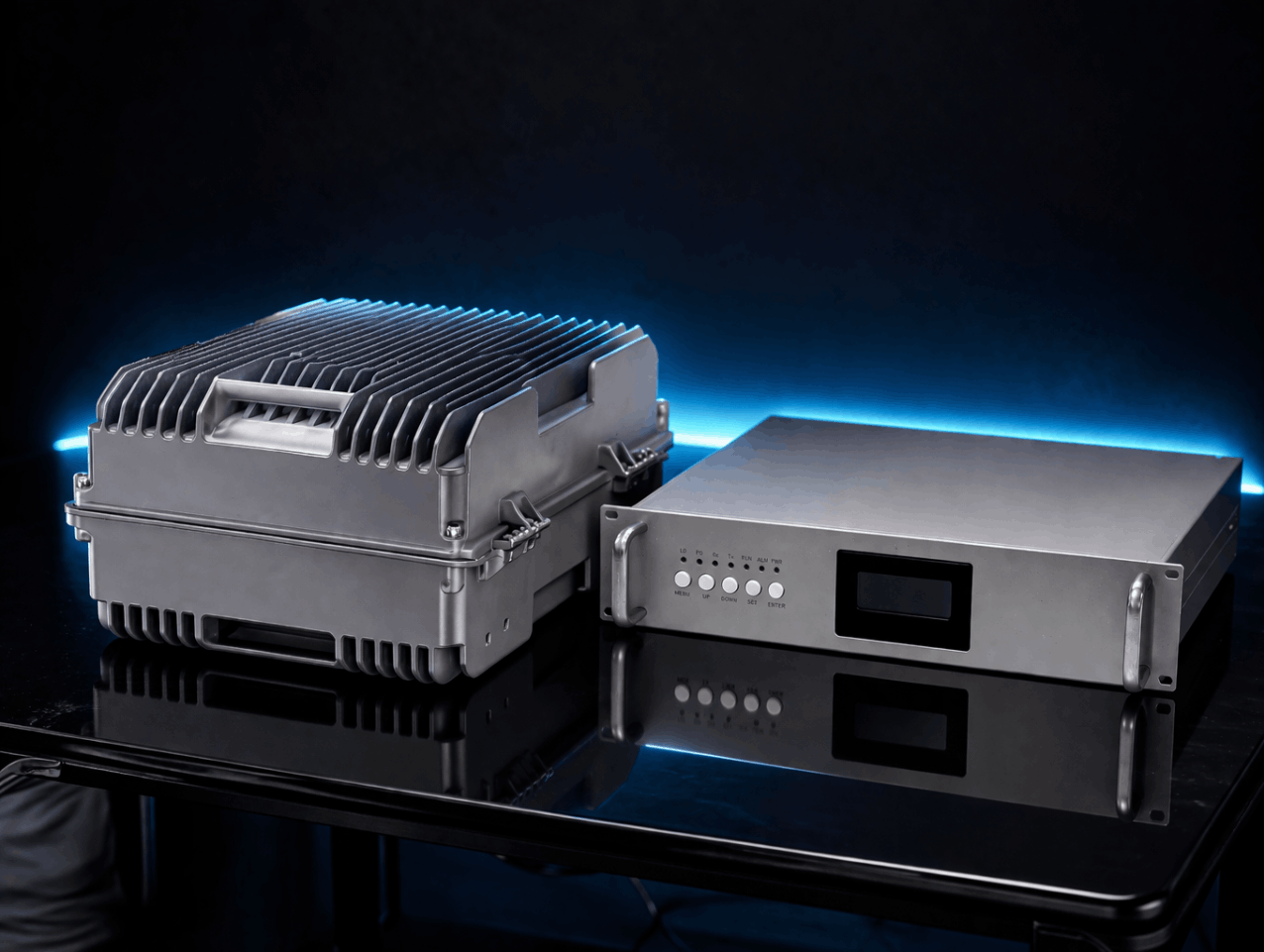

Варианты исполнения

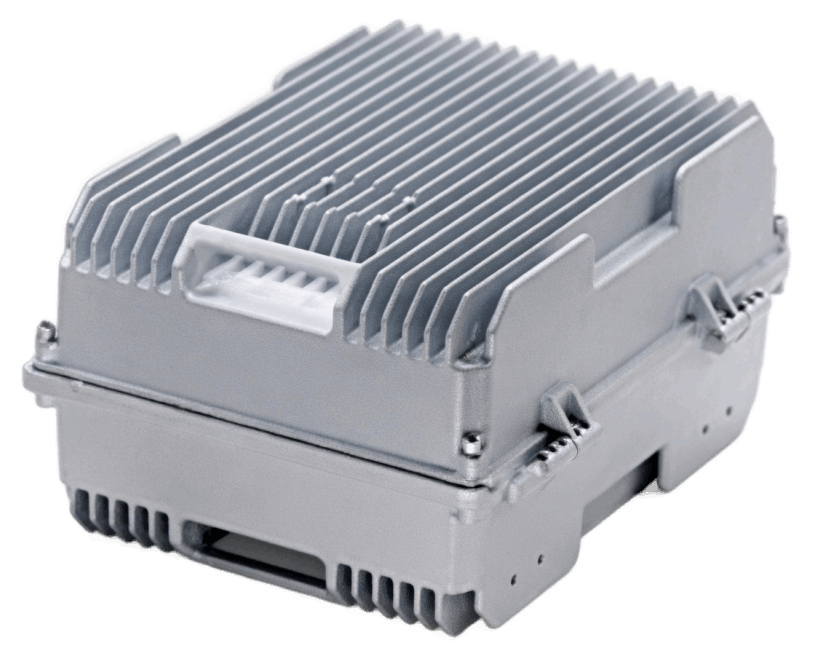

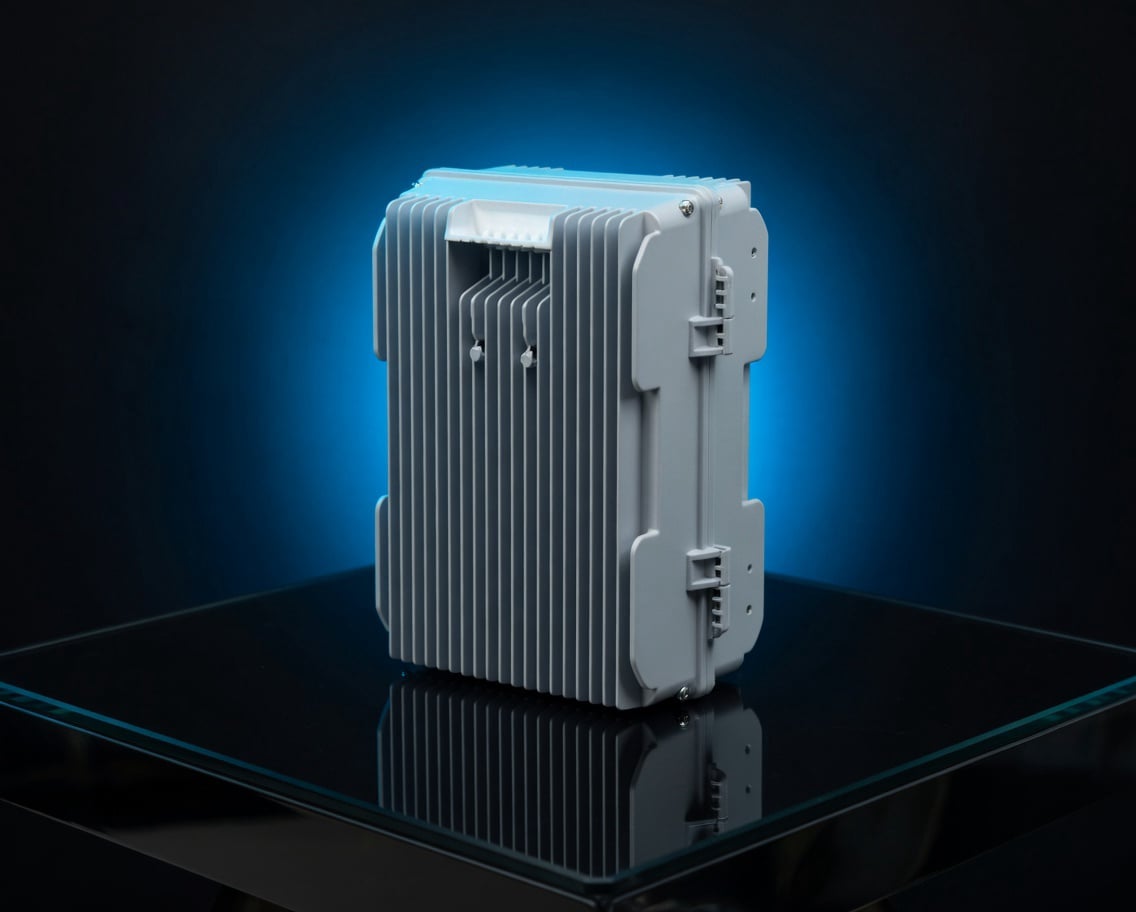

  • Главный узел оптической ретрансляции уличного исполнения NEOS MU (OU) - 430

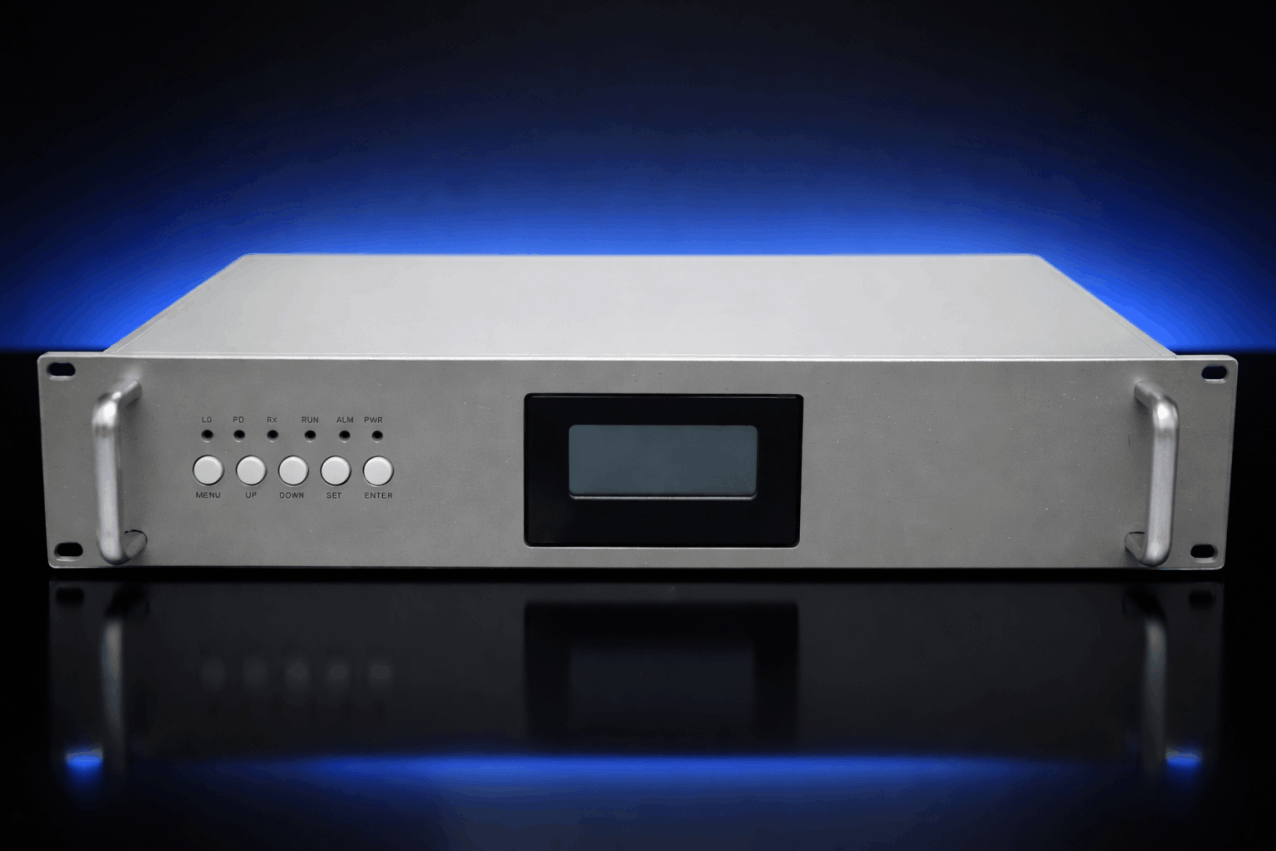

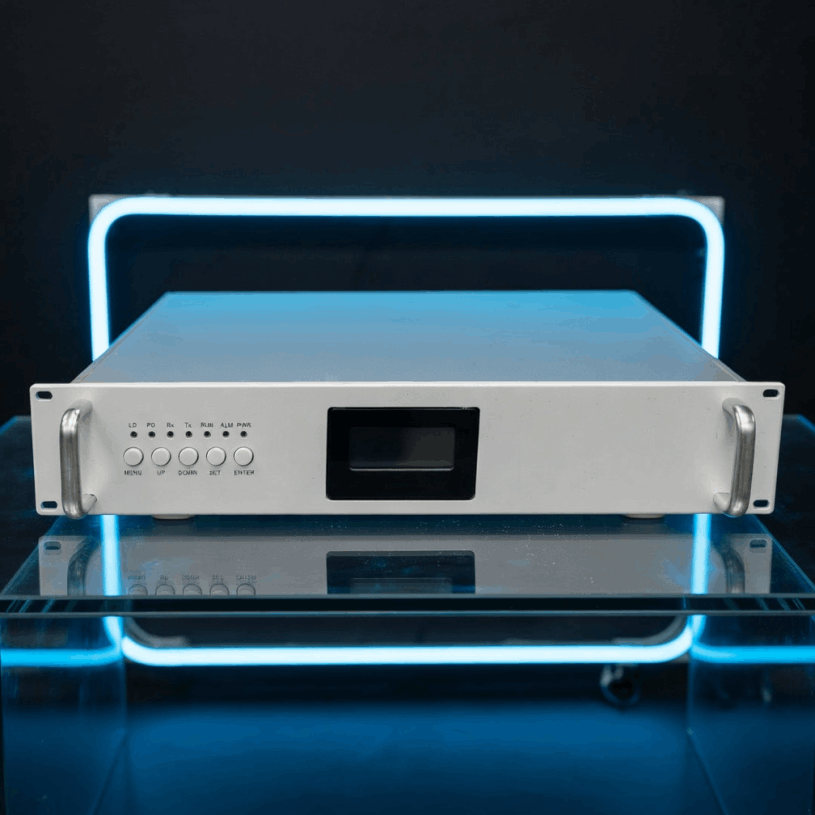

  • Главный узел оптической ретрансляции внутреннего исполнения NEOS MU (IN) - 430

Технические характеристики и спецификация

Параметр:Значение:
Диапазон частот412-427 МГц
Ширина частотной полосы5 МГц
Усиление восходящей линии (ВЛ)40±3 дБ
Усиление нисходящей линии (НЛ) 40±3 дБ
Выходная мощность23±2 дБм
Выходная оптическая мощность-3±2 / порт, дБм
Чувствительность оптического приемника≤ -15 дБм
Диапазон регулировки усиленияот 0 до 31 (с шагом 1дБ)
Обратные потери на входе / выходе, более20 дБ
Системная задержка, менее1 мкс
КСВН, менее1.4
Коэффициент шума (ВЛ) при макс. усилении, менее6 дБ
РЧ разъем1* N (Female)
Разъем(ы) волоконной оптики4* FC/PC (SC/PC, LC/PC опционально)
Потребляемая мощность, не более50 Вт
Напряжение питания220 В
Локальный мониторинг и управлениеLCD / клавиатура, RJ45
Удаленный мониторинг и управление3G / LTE (опционально)
Масса, не более9 кг
Рабочая температура, °Cот -10 до +55
Класс защиты (IN / OU)IP-40 / IP65
Метод установки (IN / OU)Стоечное исполнение, 19” / Стена, Столб
Размеры, юнит (IN)2U
Размеры (Ш х В х Г), (OU)430х365х130 мм
